一、第三代干式黑烟净化器简介

绿联净化Leelool的第三代备用柴油机用干式黑烟净化器选用合金金属丝经特种工艺制造滤芯，通过滤芯组合并联组成柴油机尾气颗粒捕捉器，卡扣固定可抽出单元式设计，当堵PM碳颗粒物塞造成高背压时，自动旁通监控报警系统，可以灵活抽出过滤单元进行水洗再生，工作时不消耗任何能源。具有处理效率高、开机被压小、堵塞时间长、再生清理方便快捷、直接吊装安装方便、全身采用304不锈钢使用寿命长、具有降噪功能、无电能损耗、自动旁通报警安全系数高等优点。可以有效去除柴油发电机组尾气中的黑烟颗粒(PM)、一氧化碳（CO）、碳氢化合物（HC)和其它有害物质，并具有一定的降噪消音效果。

二、安装方式

根据现场实际安装环境，推荐三种安装方式：

●机房顶部吊装

●支架支撑安装

●静音箱顶部安装

1、机房吊顶安装

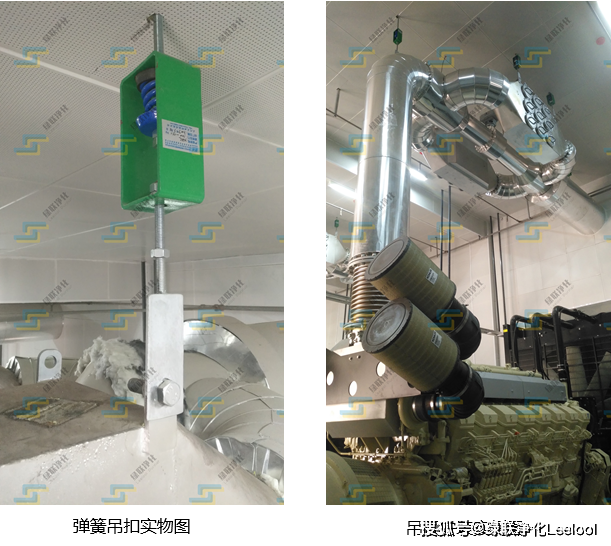

将净化器吊顶安装于机房顶部，安装方式和安装消声器类似，吊顶安装需考虑到机房顶部承重和需要采用弹簧吊扣（如图三所示，减少发动机自身振动和排气振动）。

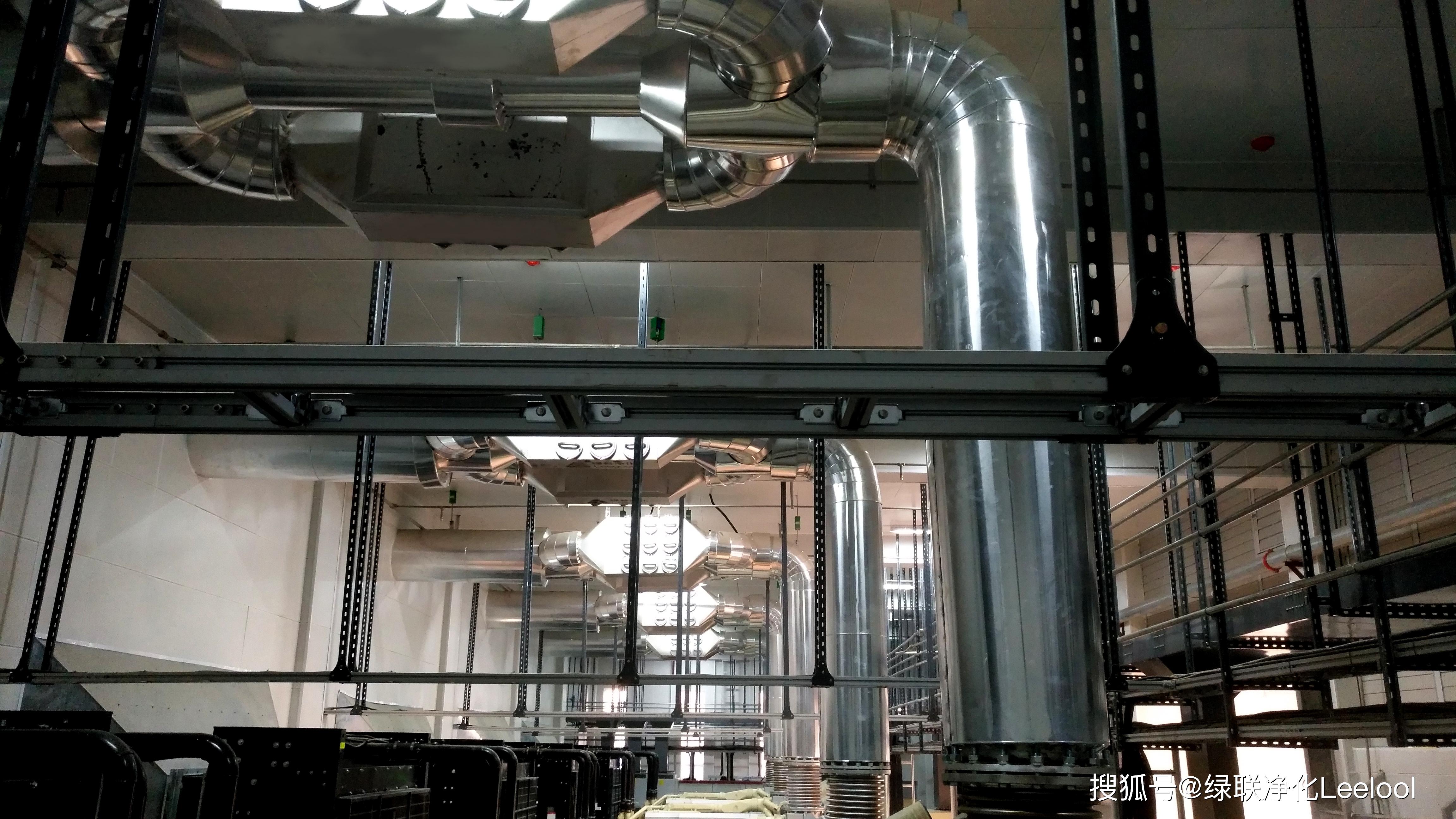

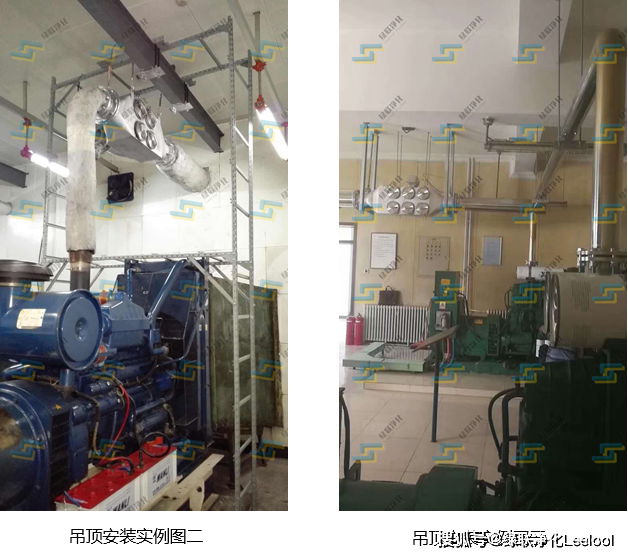

第三代干式黑烟净化器吊装方式

2、支架支撑安装

因安装空间限制和机房顶承重，可考虑采用支架支撑安装。

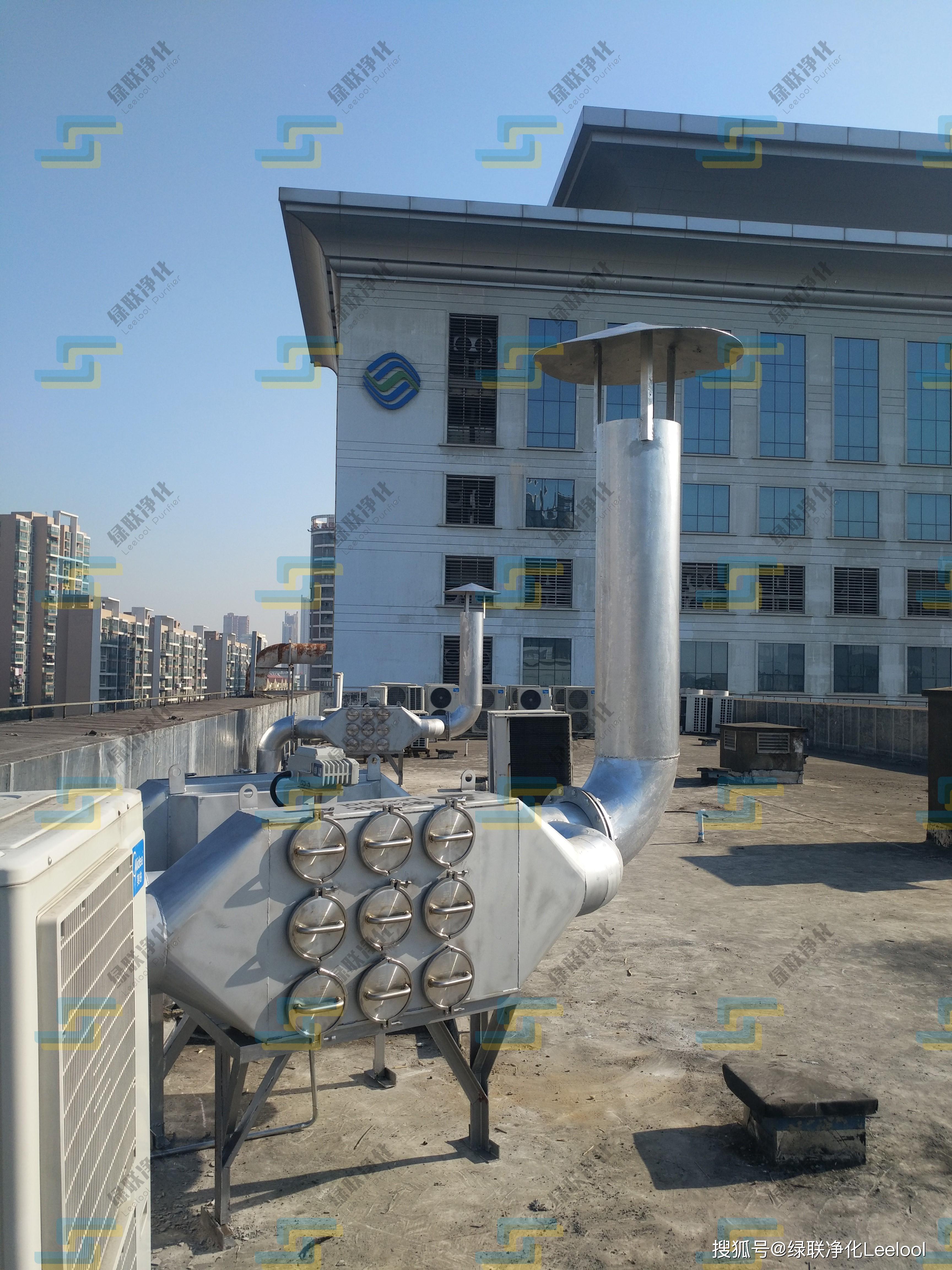

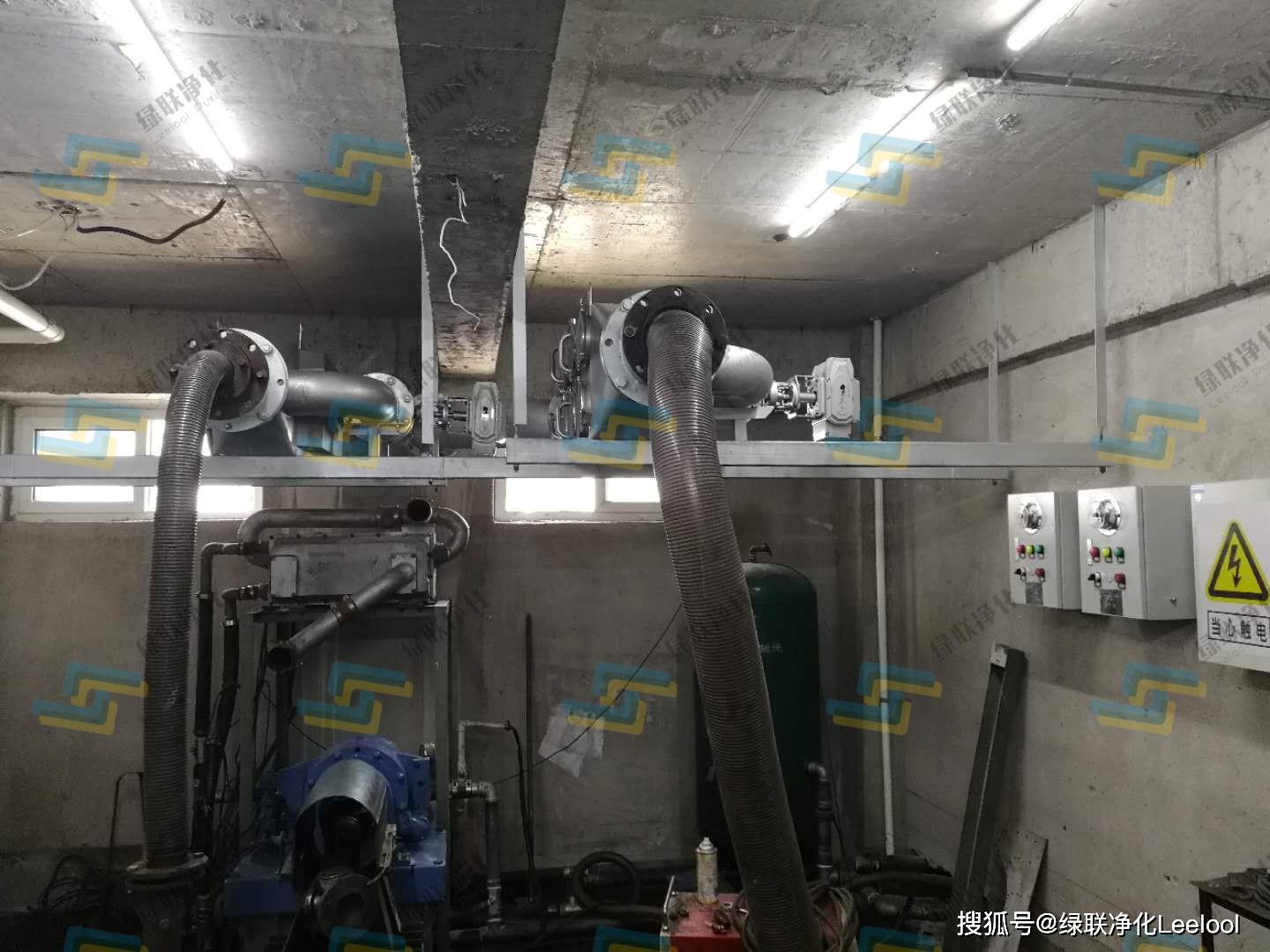

第三代干式黑烟净化器支架安装方式

3、静音箱顶部安装

若净化器配套机组为静音箱机组，务必请安装于静音箱顶部，保证排气背压和净化器散热。净化器电子执行器采用防雨结构，可直接安装于室外。

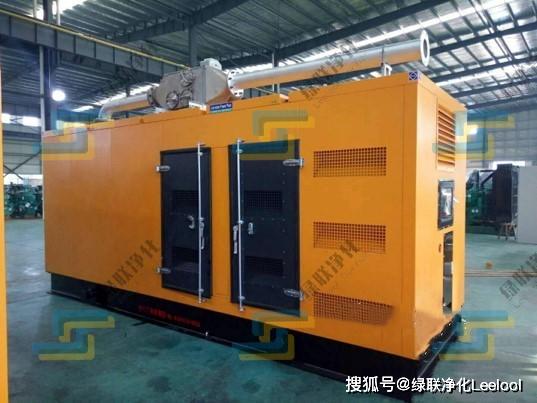

第三代干式黑烟净化器静音型顶部安装方式

三、第三代干式黑烟净化器工作原理

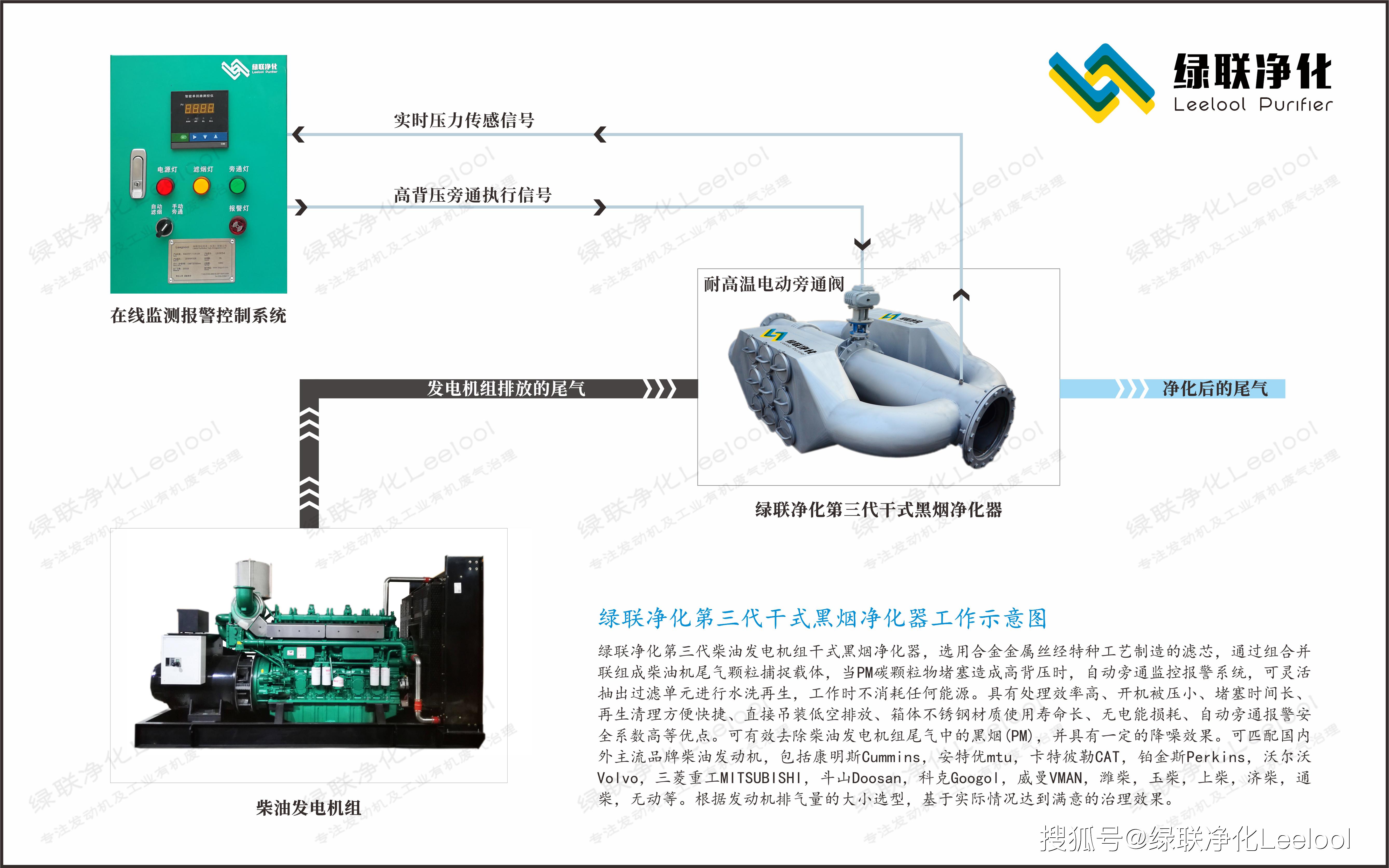

绿联净化第三代干式黑烟净化器工作示意图

如上图所示，当发动机排放的尾气进入第三代干式黑烟净化器箱体后，废气充满整个箱体，通过合金金属丝叠片滤芯的层层过滤，碳颗粒物被拦截在金属碟片上，过滤后的尾气从滤芯单元中心流出，进入到后方气体导流槽，随后排出，达到发动机尾气中颗粒物的治理。绿联净化的电子压力传感器选用高精度、高稳定性扩散硅压力敏感芯片，通过可靠性的放大电器，将被测的压力数值转换成精准的电信号。高质量的传感器、精湛的封装技术以及完善的装配工艺确保压力检测的质量和性能，信号转换精准。当黑烟净化器内部因积碳过多而达到预先设定背压限值时，控制单元模块发出信号，耐高温电磁阀将自动打开旁通，确保机组正常运行。当发电机组停机冷却后，可以灵活抽出滤芯单元，自来水冲洗即可完成积碳的清理。

绿联净化部分客户案例

绿联净化Leelool的主营产品柴油发电机组第三代干式黑烟净化器，可匹配国内外主流品牌柴油发动机，包括康明斯Cummins，安特优mtu，卡特彼勒CAT，铂金斯Perkins，沃尔沃Volvo，三菱重工MITSUBISHI，斗山Doosan，科克Googol，威曼VMAN，潍柴，玉柴，上柴，济柴，通柴，无动等。根据发动机排气量的大小选型，基于实际情况达到满意的治理效果。
