内燃牵引车主要适用于码头、铝厂、车站、工厂车间等各类平面运输物流场所的牵引作业和推顶作业。近年来随着“蓝天保卫战”的开展落地，排放标准的越来越严苛，尤其是“26+2”重点管控城市的非道路工程机械发动机黑烟的排放，甚至不少地区已经到了强制执行并停工罚款的程度，内燃牵引车也名列其中。其中一些使用年限较长，尾气黑烟严重的内燃牵引车已经成为了重点管控的对象。以下就以ZTY320型内燃牵引机车为例，详细阐述绿联净化Leelool的解决方案和产品技术。
1、ZTY320型内燃牵引机车的基础参数

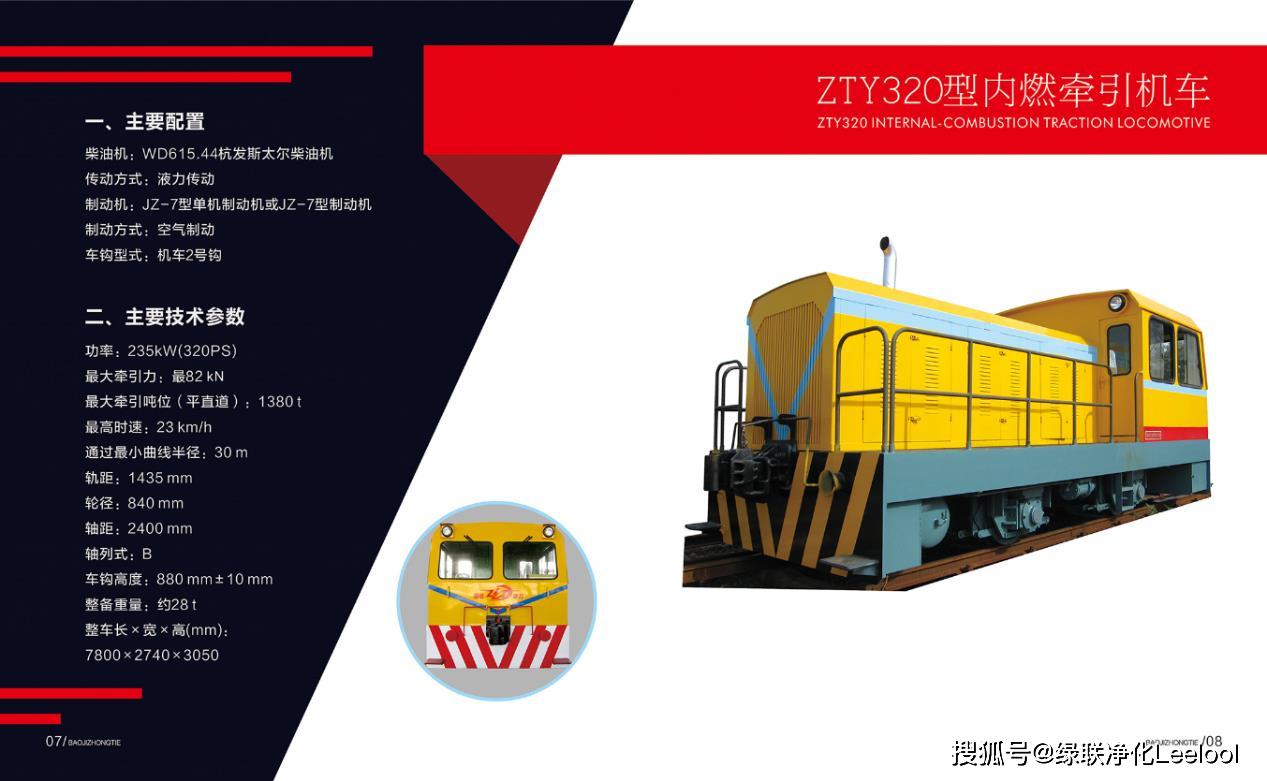

ZTY320型内燃牵引机车
（1）名称：ZTY320型内燃牵引机车
（2）柴油机：杭发斯太尔柴油机WD615.44
（3）功率：235kW（320PS）
（4）大的牵引吨位：1380t
（5）高的时速：23km/h
（6）整备重量：28t
（7）整车长×宽×高（mm）：7800×2740×3050
（8）柴油机缸径×行程：126×130mm
（9）柴油机排量：9.726L
2、某项目中ZTY320型内燃牵引机车的现场情况
（1）黑烟的排放情况

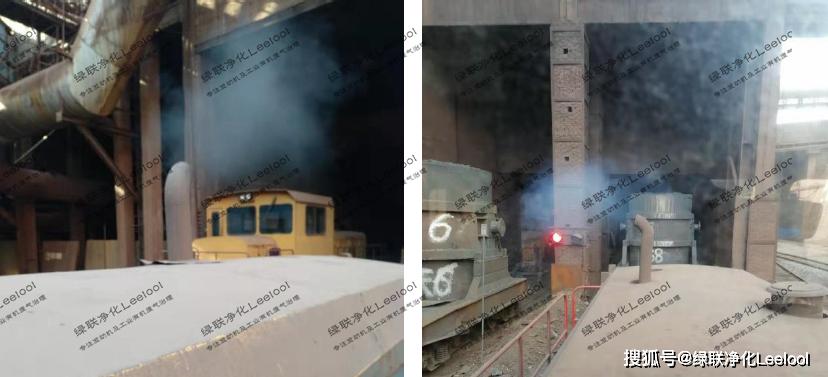

某项目的ZTY320型内燃牵引机车现场排放情况
（2）机车运行情况：牵引机车，每天运行运行12趟左右，每趟一公里左右。每趟运行时间约在15分钟左右。累计单天运行时间在180分钟（约3小时左右）
（3）黑烟治理目标：运行包含启动、加载期间无可见黑烟。
3、ZTY320型内燃牵引机车黑烟治理方案分析

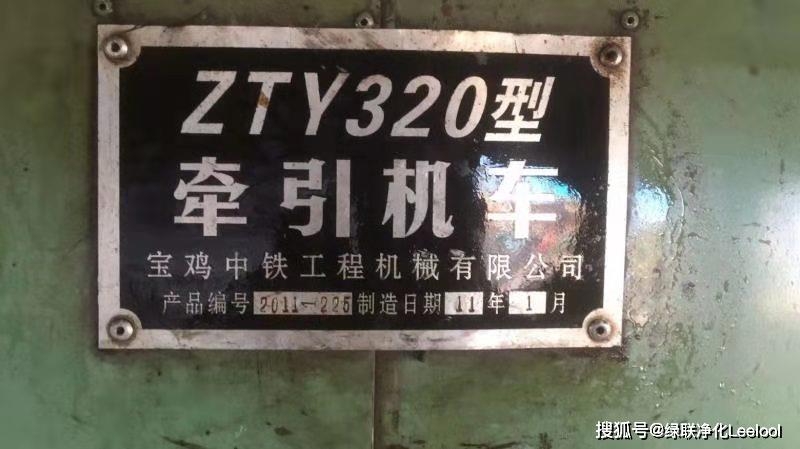

某项目的ZTY320型内燃牵引机车 铭牌
根据信息汇总了解，该ZYT320型机车属于厂内专用，生产日期为2011年，发动机使用年限较长，使用时作为大扭力低速牵引机车，负载存在突加突减，黑烟会持续产生。发动机为杭发斯太尔发动机，排量为9.8L，根据信息和需求，绿联净化Leelool采用以下方案： 第三代合金金属黑烟净化器
4、绿联净化Leelool第三代合金金属黑烟净化器简介

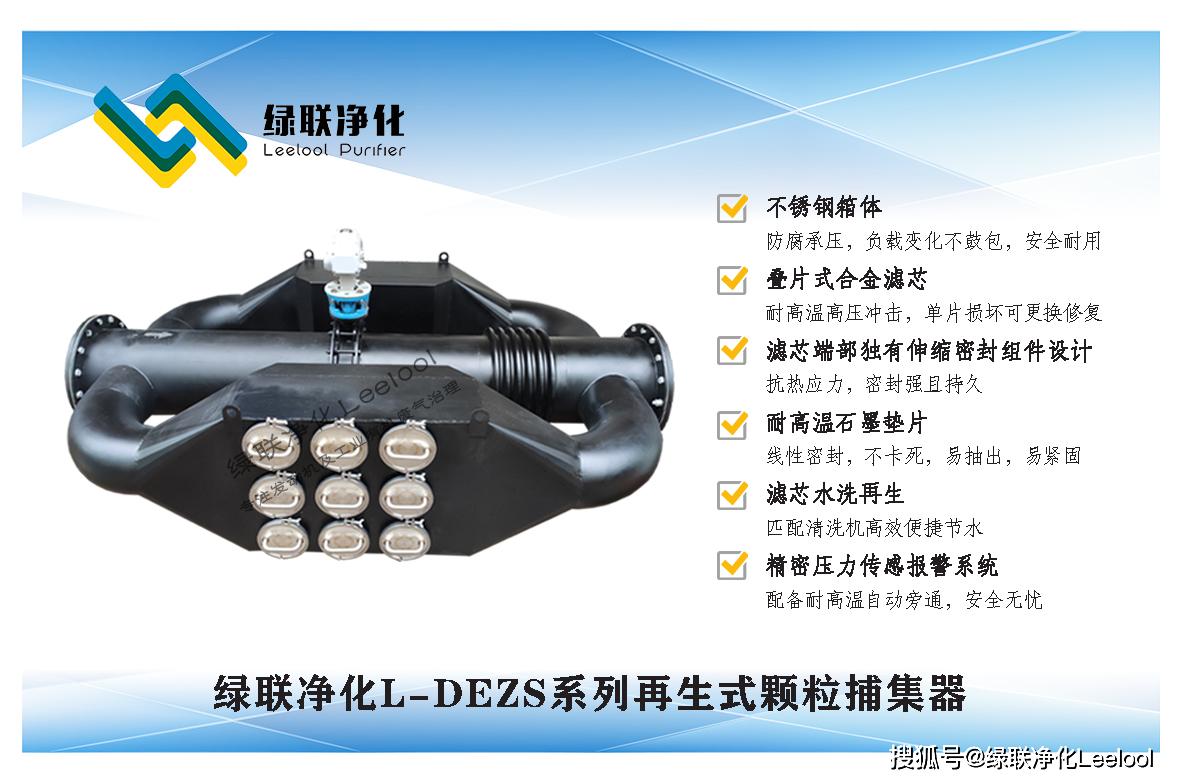

绿联净化Leelool第三代合金金属黑烟净化器
通过多组金属DPF载体并联组成柴油机尾气颗粒捕捉器，采用卡扣固定可抽出单元式设计，当堵PM碳颗粒物塞造成高背压时，电控系统报警并打开旁通，可以灵活抽出过滤单元进行水洗再生，工作时不消耗任何能源。具有处理效率高、开机被压小、堵塞时间长、再生清理方便快捷、安装方便、全身采用不锈钢使用寿命长、具有降噪功能、无电能损耗、自动旁通报警安全系数高等优点。
5、安装示意图

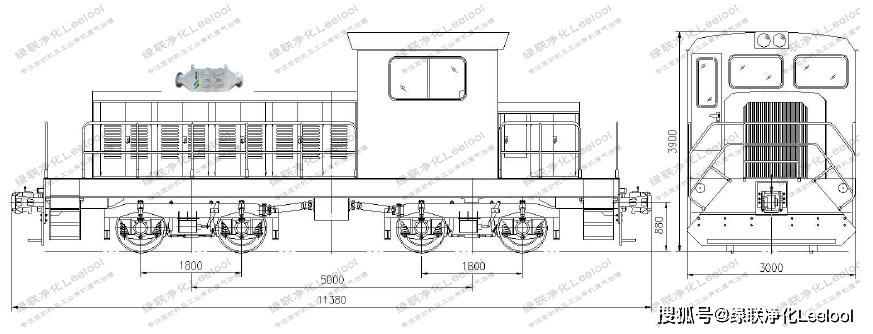

ZTY320型内燃牵引机车安装绿联净化第三代黑烟净化器示意图
6、某内燃牵引机车黑烟治理效果对比

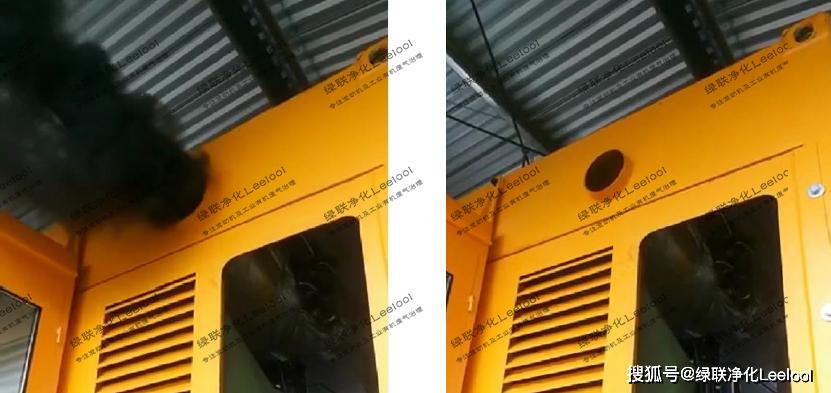

某内燃牵引机车安装绿联净化第三代黑烟净化器后的黑烟治理对比效果图
7、绿联净化Leelool第三代合金金属黑烟净化器优势

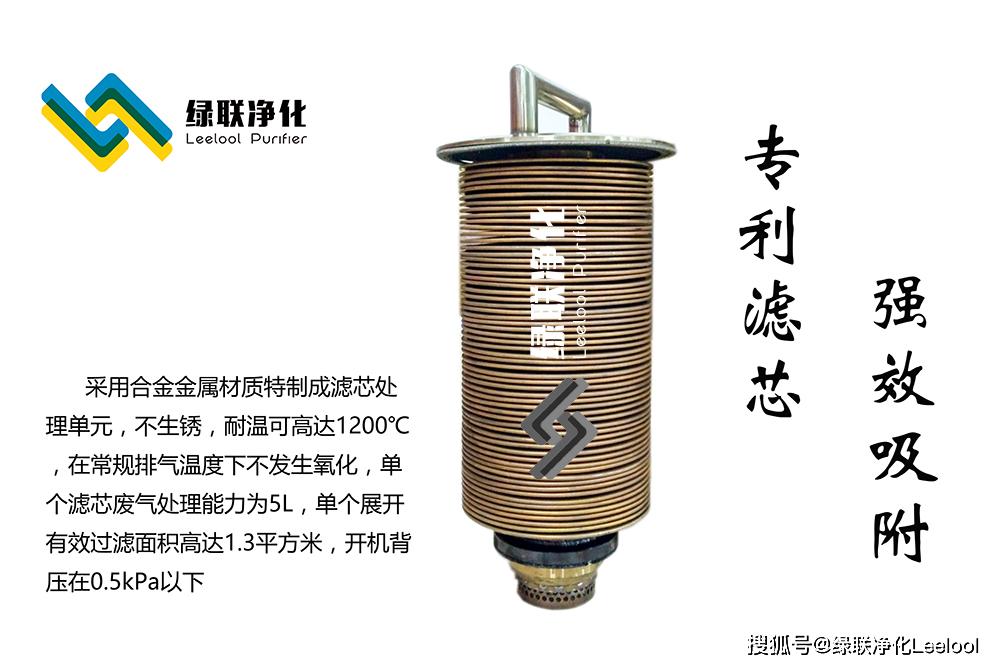

绿联净化第三代黑烟净化器金属滤芯特点
（1）单元式模块化设计，根据不同排量柴油机任意组合；
（2）卡扣式设计，方便拆卸；
（3）过滤介质为多层结构，吸附碳颗粒的能力强；
（4）采用409不锈钢精工焊接，抗压能力强，结构坚固，不易破损；
（5）耐腐蚀，使用寿命长；
（6）初始背压小，同时背压上升缓慢，可持续时间长。
（7）清理方便，直接可用自来水冲洗2-3分钟即可；
（8）不锈钢及稀有金属合金材料作为过滤材质，在过滤碳颗粒物同时，同样具有催化氧化功能，在一定的排气温度下，可将部分的C、CO、HC氧化成CO2和H2O。
