天然气锅炉尾气氮氧化物治理技术【绿联净化SCR脱硝系统】

您当前的位置 : 首 页 > 新闻动态 > 公司动态 > 天然气锅炉尾气氮氧化物治理技术【绿联净化SCR脱硝系统】

天然气锅炉尾气氮氧化物治理技术【绿联净化SCR脱硝系统】

2020-12-01 00:00:00
0

关键词:天然气锅炉脱硝氮氧化物治理技术锅炉尾气脱硝工艺SCR脱硝技术



一、燃气锅炉烟气成分分析


商用锅炉的燃料一般为天然气。燃料与空气混合,经专用燃烧器点火燃烧后释放大量热量,再与换热介质进行热量交换,经管道和输送设备为终端用户提供热水或蒸汽用于生产生活。混合物燃烧后产生的烟气经烟道、节温器、排气筒等排放到大气中。燃烧过程中会产生颗粒物(PM)、二氧化硫(SO2)、一氧化碳(CO)、氮氧化物(NOx)等,对周围的大气环境造成污染。

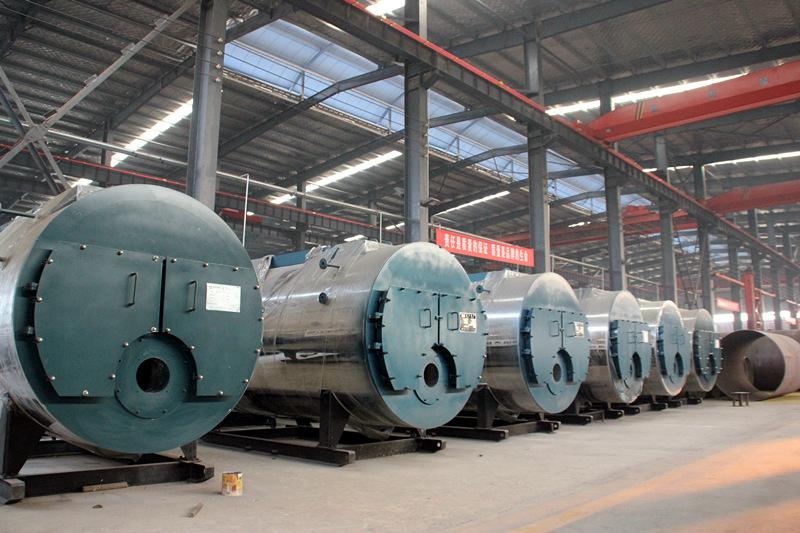

燃气锅炉

燃气锅炉



目前使用的天然气一般为清洁、低硫燃料,充分燃烧后产生的烟气中颗粒物PM和二氧化硫SO2很少,不需要专门设备进行净化处理。因为天然气通常吸入过量空气以保证燃料的充分燃烧,同时燃料燃烧产生的温度较高(可达到1500℃以上),空气中的氮气N2与氧气O2在高温下发生氧化反应,生成氮氧化物NOx,其排放浓度通常比较高,从几百到几千ppm不等。因此需要对燃气锅炉的烟气进行脱硝处理,增加脱硝设备,使得该锅炉的氮氧化物NOx污染物指标排放满足国家和地方环保要求。



二、绿联净化燃气锅炉脱硝工艺简介


锅炉尾气脱硝工艺方法主要有炉内脱硝和尾部烟气脱硝两种方式。 但炉膛改造受到多种因素和技术条件的影响,如果设计不科学,容易引起爆炸事故。因此,综合考虑经济型、可靠性、安全性等各方面因素,经比较分析,一般对锅炉尾气采用选择性催化还原法技术(SCR)来净化烟气中的NOx氮氧化物。

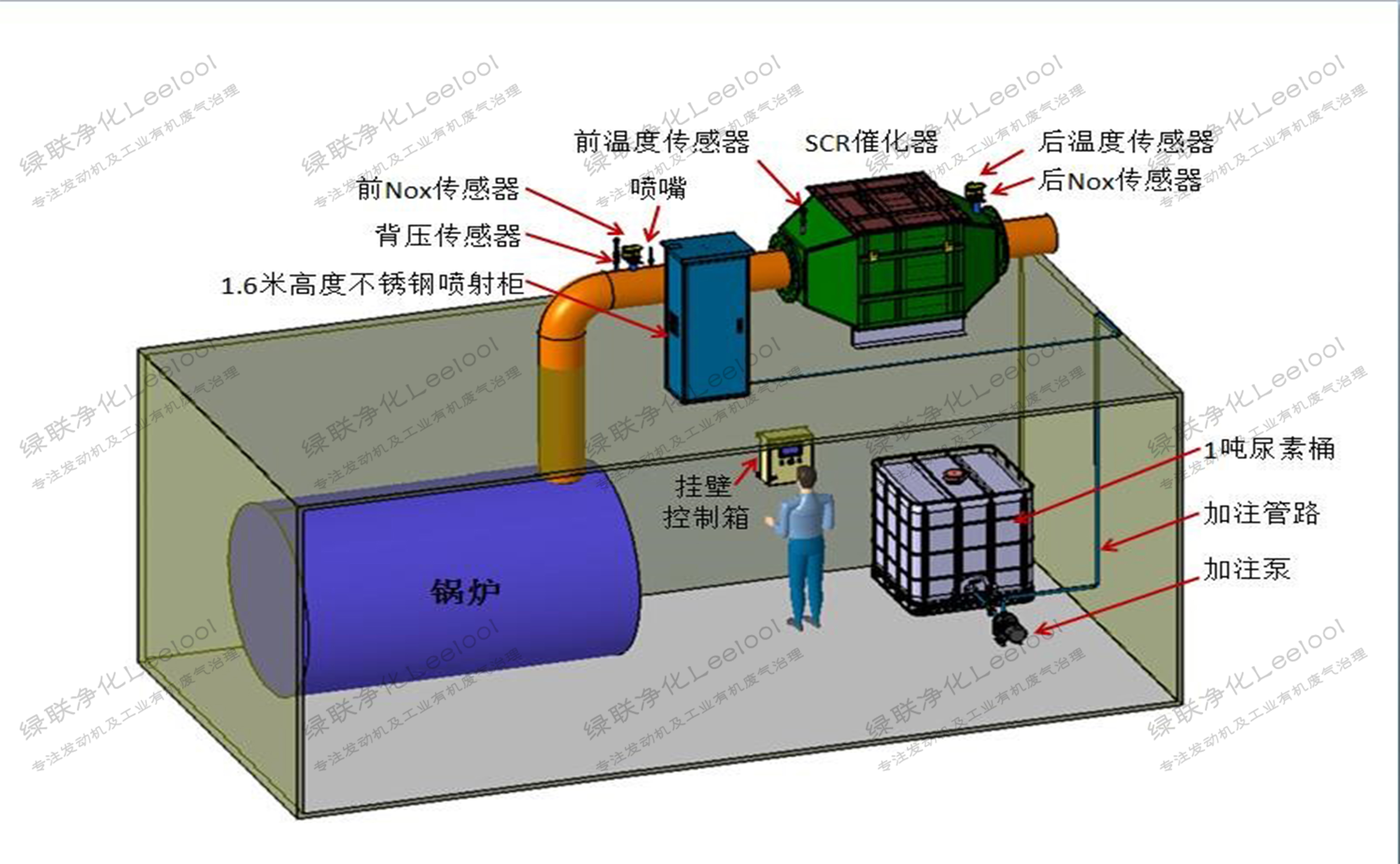

燃气锅炉脱硝工艺-SCR脱硝技术

燃气锅炉脱硝工艺-SCR脱硝技术



此技术具有如下特点:1)、本设备不对原锅炉的核心部件做任何改动,不影响锅炉的燃烧效率,仅在尾气端做改动,没有安全问题和事故隐患。2)、脱硝效率可达90%以上。3)、优化反应器的结构和流道设计,使设备压力损失可控。4)、运行中除了需要适量添加尿素溶液之外,没有其他使用成本,设备本身的能耗<2kW。5)、使用过程中不需人为操作本设备,源机开机时,本设备自动运行。6)、几乎没有其他污染物产生。


三、燃气锅炉脱硝工作原理与工艺流程


工作原理:选择性催化还原技术(Selective Catalytic Reduction, SCR),是一种典型的气-固相催化反应。燃气锅炉烟气中的NOx与喷射到管道中的尿素溶液(尿素溶液在一定温度下分解为氨气NH3)在SCR催化剂的作用下发生还原反应,生成氮气N2和水H2O,从而达到消除NOx的作用。在SCR催化还原过程中,催化剂的作用是降低NH3和氮氧化物NOx反应的活化能,同时催化剂载体表面的多孔结构,比表面积大,具有很强的吸附作用,使反应物NH3分子富集于载体表面,增加了NOx和NH3的接触面积,提高了反应速率,加快了反应的进行。借助特定SCR催化剂的作用,可使NOx在较低的温度条件下发生化学反应,保证了低温下的反应效率,保证脱硝设备在整个运行工况下都有较高的效率。

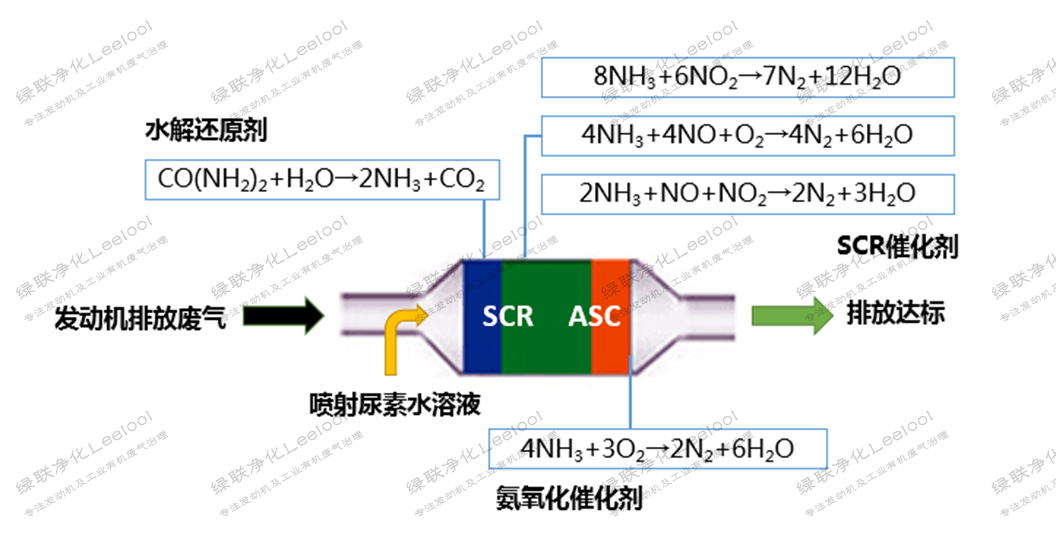

SCR脱硝工作原理

SCR脱硝工作原理



工艺流程:尿素溶液由一套尿素计量喷射系统,精Q地喷射到尾气管道内参与反应。尿素计量喷射系统会根据尾气中NOx的浓度、排气温度、排气流量等参数自动计算所需的尿素流量,通过尿素泵从尿素箱中吸入尿素溶液,经过安装在催化器前的喷嘴,自动喷射到尾气管道内,参与还原反应。尿素喷嘴在0.8~1Mpa的压缩空气辅助作用下,能使喷出的尿素溶液形成良好的雾化,形成50um左右的微小颗粒,与尾气进行充分的混合,有利于还原反应的发生。

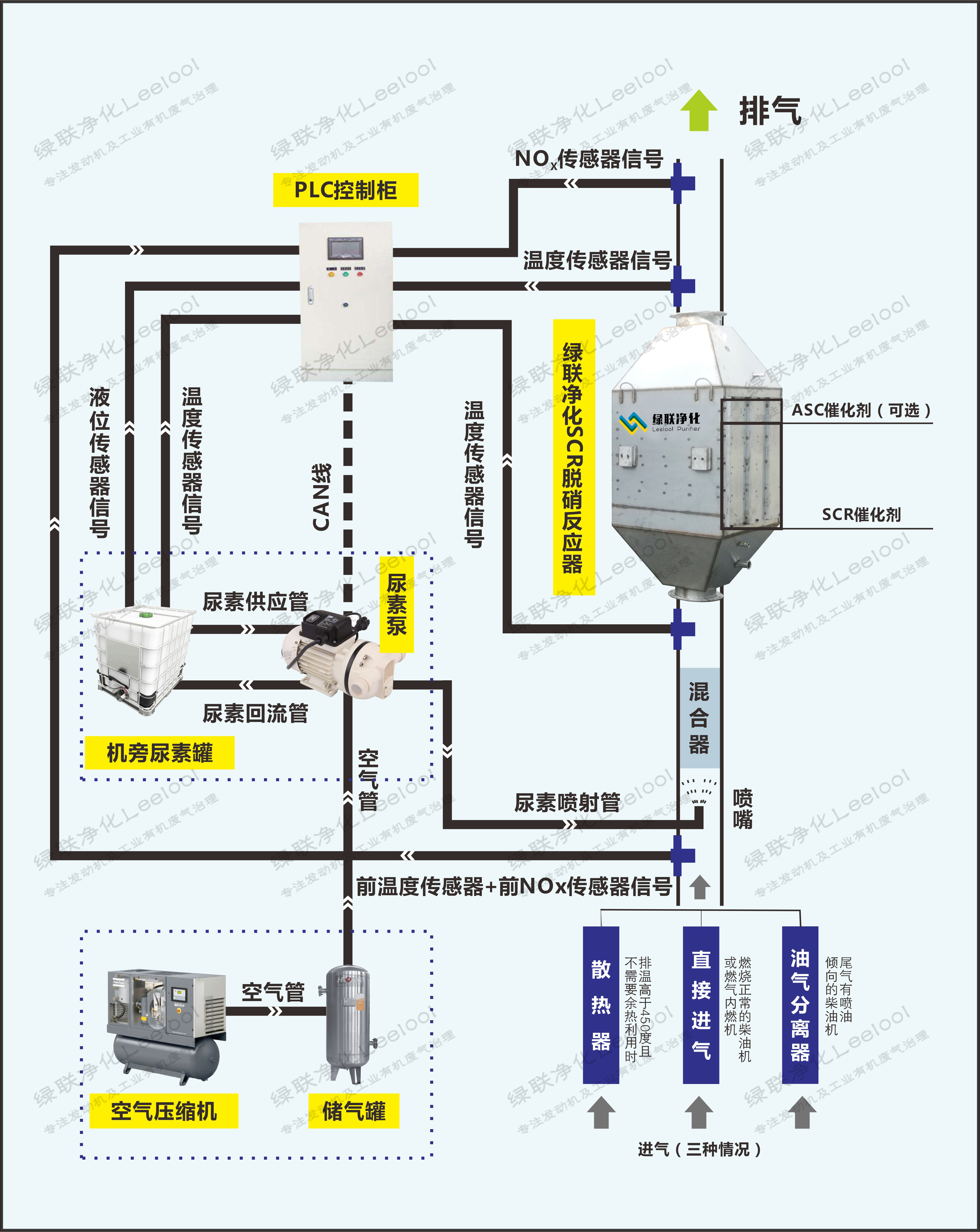

SCR脱硝工艺流程

SCR脱硝工艺流程


四、绿联净化在尾气脱硝方面的优势简介

绿联净化

绿联净化合作伙伴



1、研发实力:中高层均出自发动机和催化剂专业,并从业多年。创始人李玉望从事发电机组燃气发动机柴油发动机研发制造超过23年,联合创始人萧剑鸣博士进入催化剂和发动机尾气处理研究领域超过30年,公司主要中层均出自发电机组领域;


2、低运行成本:氮氧化物治理设备尿素消耗量低,可低至0.0006元/度电。尿素作为脱硝设备工作的主要消耗品之一,直接影响着用户的使用成本,绿联净化经过超过4年的研究实践;


3、针对本项目独特设计-散热器:本项目发电机组尾气排温高,严重影响催化剂使用寿命。采用我公司独有的zhuanli技术散热系统,配合经济耐用的中温催化剂。友商无经过验证的可靠散热技术,直接采用价格较高的高温催化剂,这种催化剂主要用在道路国六的车用尾气处理领域,实践证明在大功率高排放的燃气发电机组领域表现性能较差,不适合多气缸大排量大马力发动机使用。


4、耐用可靠:产品机械部分采用SUS304不锈钢,机械寿命10+年;


5、在线监测控制系统:绿联净化脱硝设备控制系统全部安装云端实时监测功能,随时随地掌握设备运行情况,控制系统采用7英寸触摸屏HMI PLC人机界面系统,软件编程控制技术,用真彩色触摸屏,画面人性化设计,除开显示必要参数之外针对如下方面做故 障报警:排温过高报警;传感器故障报警;背压过高报警;喷射罐液位低报警,系统各项指标和功能一目了然。


6、服务能力:绿联净化在全国各地除西藏外,均有自营及特约服务站,可满足用户日常和应急服务需求。


7、众多用户见证:绿联净化2016年创立以来,通过自身不写努力,先后华为、腾讯、阿里、中国移动、中国联通、中国电信、中国人民银行、通用汽车、富士施乐、大兴机场、香港国际机场、广州白云机场、成都双流和天府机场等国内外知名企业和项目提供发动机尾气治理产品和服务。



五、绿联净化项目图片

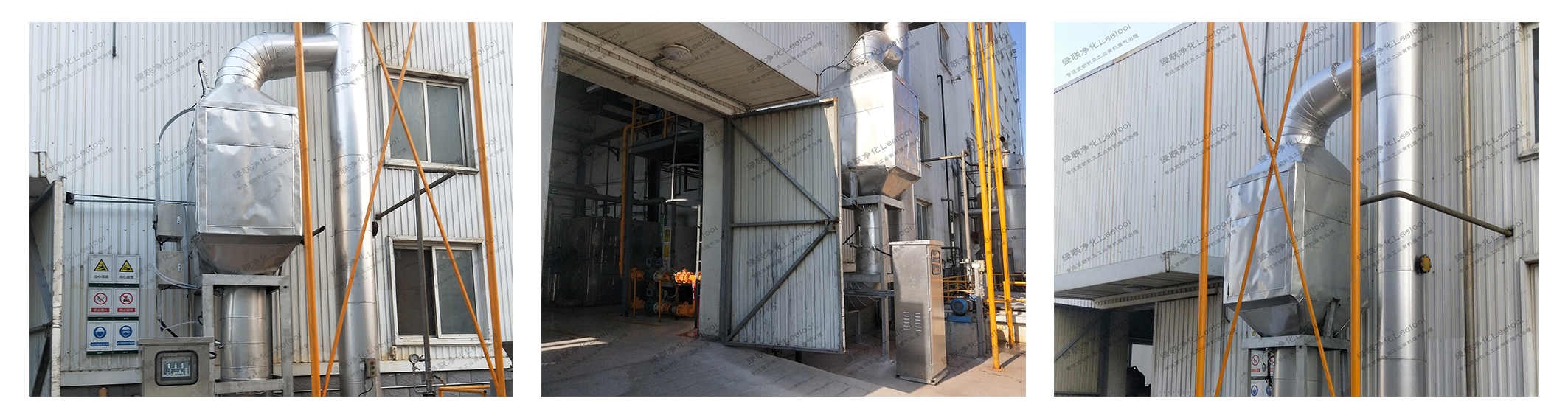

锅炉尾气脱硝技术

余热锅炉脱硝项目图片
